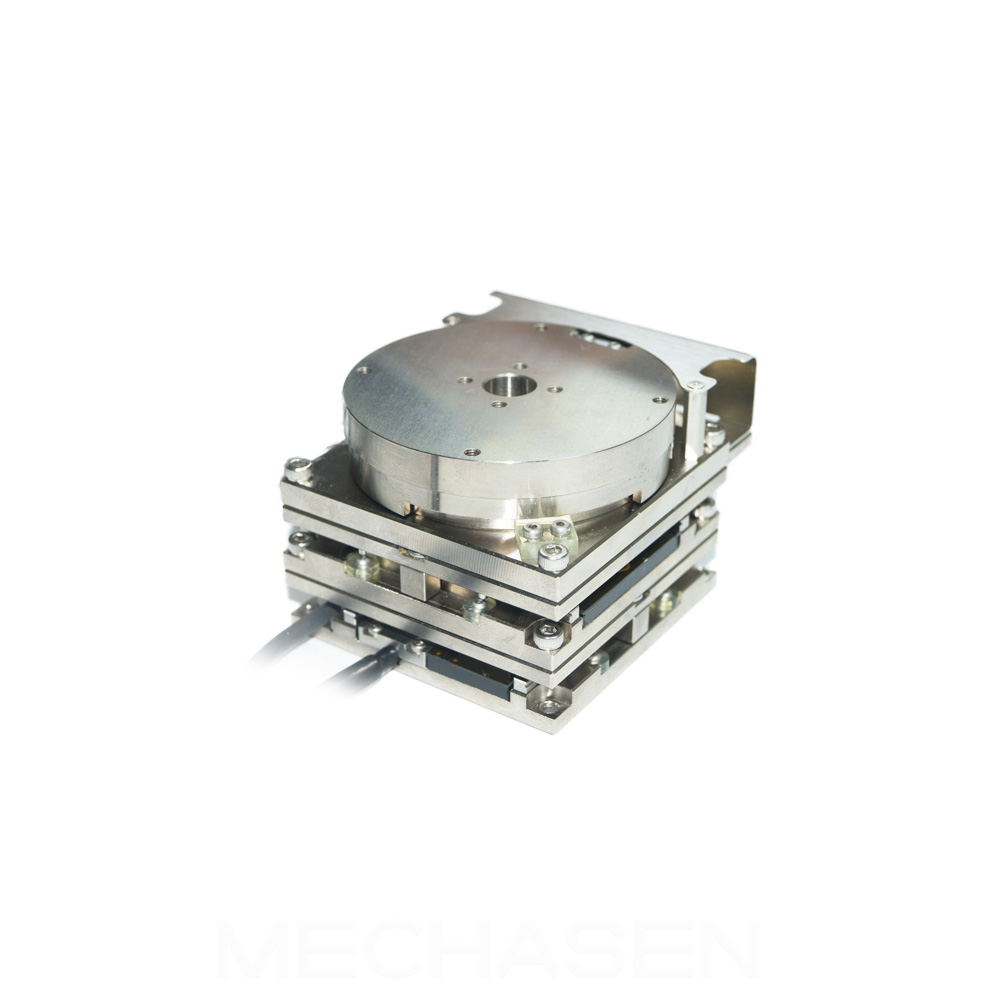

SA系列三轴组合直线电机
● 低断面、紧凑型、XYθ三轴组合直线电机
● 可选择单轴规格或XY轴、Xθ轴等式样
● 高分解能、高响应性、高精度、高速
● 适配多种品牌伺服驱动器、松下、日立、高创等
产品特点

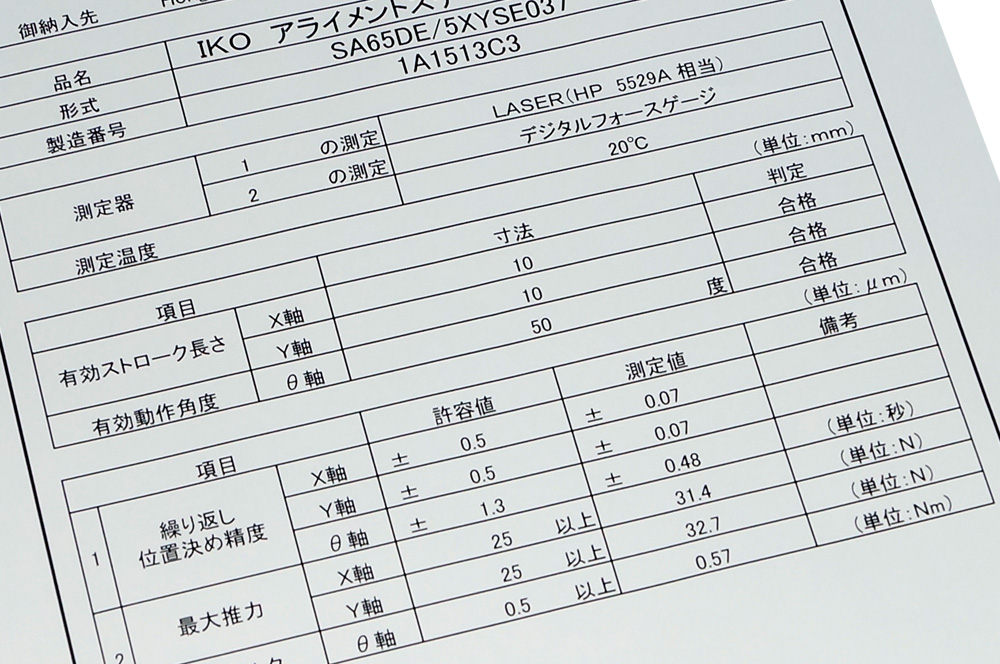

附带检测报告
选择三轴组合直线电机时，附带检查成绩书，对X轴、Y轴、θ轴的实测重复定位精度及推力值，记录在检查成绩书内。
可对应到200mm台面
标准品最大尺寸可对应到XYθ三轴组合的尺寸为200mm，整高90mm。XY轴使用SA200DE/X 双轴组合，θ轴使用SA200DE/S。和丝杠驱动的模组相比，实现很低的断面高度。适用于对高度有限制的场合。
最小尺寸65mm
尺寸最小的规格为65*65*52mm，适用于对尺寸空间有限制的场合。XY轴的有效行程为10mm、θ轴的有效动作角度为50度。可搬运质量为2KG。
可特殊出图对应
如标准产品无法满足要求，可根据客户要求进行特殊出图对应。满足客户的多样化需求。
可对应多种品牌伺服驱动器，如日立、松下、高创等。
型号排列
产品结构
参数及特性
SA120DE/1X
SA65DE/5X
SA65DE/1X
型号
SA120DE/5X
SA200DE/S
SA120DE/S
SA65DE/S
70
25
最大推力
[N]
4.0
2.0
0.5
最大扭矩
[N.m]
SA
轴构成
④
SA200DE
SA120DE
SA65DE
可定制
○
仅X轴
X
XY的双轴构成
XY
仅θ轴
S
Xθ的双轴构成
XS
XYθ的三轴构成
XYS
①
额定推力
15
3.5
额定扭矩
1.2
0.06
0.4
表面处理
⑤
无标记
无电解镀镍
R
黑铬皮膜处理
在工作台和底座表面进行处理
65*65mm、φ65
120*120mm、φ120
200*200mm、φ200
滑台个数
型号及尺寸
①+②
120
尺寸
20
10
行程
[mm]
12.3
6.8
2.2
最大可搬质量
[kg]
②
280
60
50
有效动作角度
[度]
DE
5.9
2.4
0.25
0.36
0.64
分解能[μm]
秒
pulse/度
/
0.1
分解能
[μm]
5
14400
10000
5625
③
规格编号
⑥
3
规格编号3
-
规格编号仅限3
1
0.1μm
0.5μm
指定X轴或XY轴的编码器分解能
400
500
270
最大速度
[mm/s]
800
±0.002
重复定位精度
驱动方式
导向类型
自润滑
工作台、底座材质
传感器
定位精度
无效运动
平行度A
平行度B
姿势精度
直线度
背隙
720
[度/s]
±0.5
±1.3
[秒]
±0.8
申请试用产品明细：
SA65DE/5XYSE037
SA200DE/SE016
产品试用申请前需要签订产品试用协议，具体流程请联系我司销售人员。
产品图片
产品型号
图纸下载
是否可申请
直线电机
XY轴；滚珠型直线导轨
θ轴：交叉滚子轴承
内置自润滑部件
碳素钢

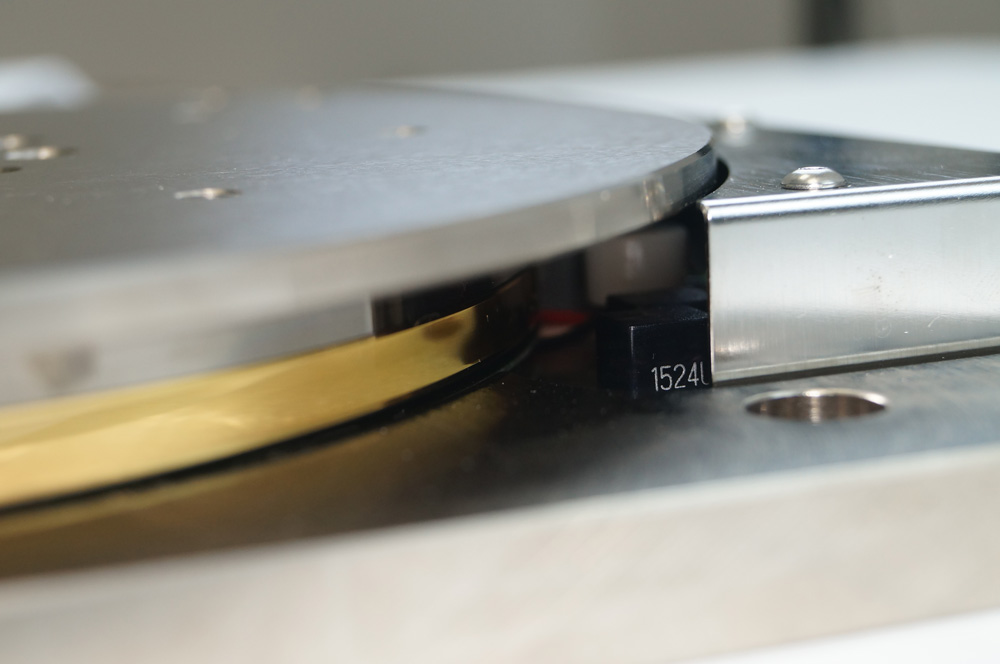

内置传感器
XY轴：±0.0005mm
θ轴：±0.5~1.3秒
0.17
可动部质量
0.00012
可动部惯性矩
[kg.㎡]
0.002
0.013
0.35
总质量
2.5
2
6
