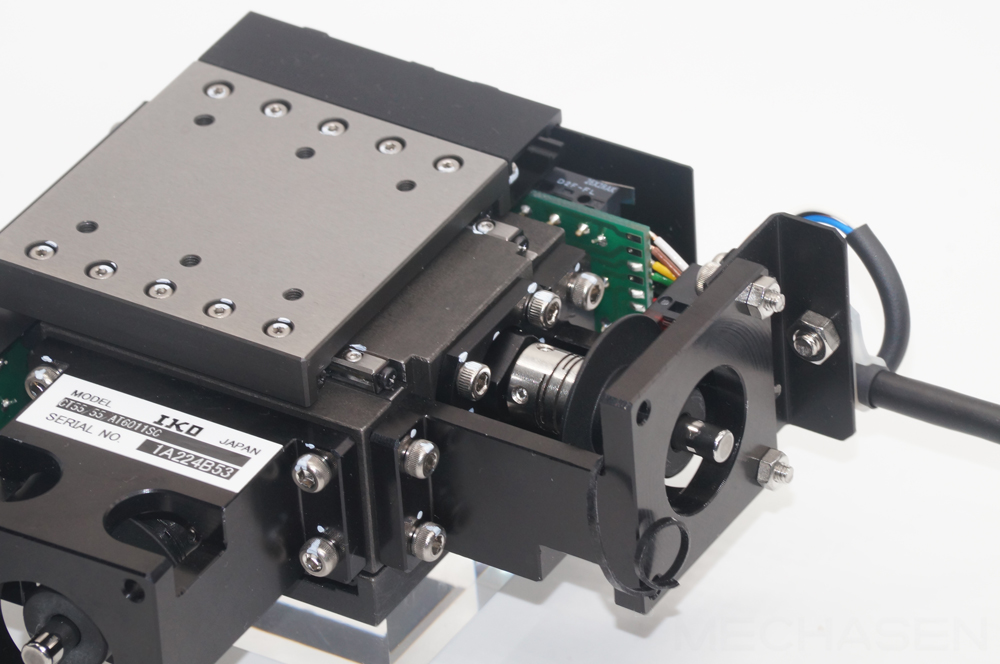

TS、CT系列单轴、XY双轴定位模组
● 主体部分使用高强度铸铁、高振动衰减性
● 高精度、紧凑型定位工作台、尺寸体积小
● 内置交叉滚子导轨导向、高刚性
● 台面尺寸可对应55*55mm、整高仅35.5mm
产品特点
交叉滚子导轨导向
全系列都采用IKO交叉滚子导轨导向，滑台与底座的材质为具有高刚性及高振动衰减性的铸铁，高精度、尺寸更紧凑。
产品内置联轴器
产品内置联轴器，固定电机即可使用。联轴器出厂时为临时固定，组装电机时需要将固定联轴器的螺栓拧紧。联轴器规格可参照样册。
可特殊出图对应
如标准产品无法满足要求，可根据客户要求进行特殊出图对应。满足客户的多样化需求。
也可对应多轴组合应用，请与我们联系。
型号排列
产品结构
参数及特性
CT 125/125
CT 75/75
CT 55/55
型号（XY双轴）
CT 220/220
CT 260/350
CT 350/350
TS 125/125
TS 75/75
TS 55/55
型号（单轴）
TS 125/220
TS 220/220
TS 220/310
TS 260/350
电机连接板
③
可适配市售多种品牌电机，
具体详见→
型号
①
TS
（单轴）
CT
（XY双轴组合）
55/55
75/75
125/125
125/220
220/220
220/310
260/350
350/350
-
宽度mm/长度mm
②
直线导向
交叉滚子直线导轨
内置齿轨、齿轮型交叉滚子导轨
15mm
25mm
50mm
120mm
180mm
250mm
X轴：15mm
Y轴：15mm
X轴：25mm
Y轴：25mm
X轴：50mm
Y轴：50mm
X轴：120mm
Y轴：120mm
X轴：150mm
Y轴：250mm
X轴：250mm
行程长度
±0.002
重复定位精度
[mm]
TS、CT系列精密定位模组
0.005
0.010
定位精度
0.008
0.015
尺寸
2
工作台运动的平行度A
滚珠丝杠导程
④
1
导程1mm（适用于55/55、75/75、125/125）
5
导程5mm（不适用于55/55、75/75）
导程2mm（不适用于55/55、75/75）
AT602
工作台运动的平行度B
0.020
驱动方式
直线导向类型
自润滑
材质
传感器
无效运动
平行度A
平行度B
姿势精度
直线度
背隙
丝杠导程
特殊规格
⑤
无标记
标准规格
BE
选购件底座（适用于55/55）
LR
黑铬皮膜处理
SC
带传感器的工作台
50
最大速度
[mm/s]
100
250
60
150
步进
30
AC伺服
精密滚珠丝杠
铸铁
可选择内置传感器
±0.002mm
0.005~0.015mm
0.005~0.008mm
0.015~0.020mm
4.3
最大装载质量
[kg]
垂直
2.2
21
1.3
72
2.3
11
29
169
3.9
24
225
18
286
310
14
水平
1.5
115
9
28
256
216
19
申请试用产品明细：
CT55/55/AT6011SC
产品试用申请前需要签订产品试用协议，具体流程请联系我司销售人员。
